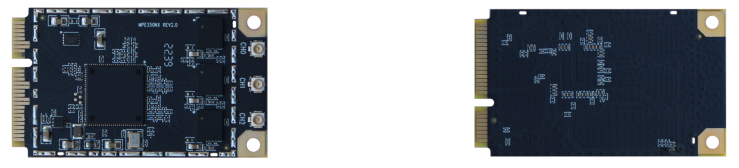

3X3 802.11a/b/g/n miniPCIE模块-MESHCOM官方网站

双频段3x3 MIMO空间复用技术，支持高达450Mbps的物理数据速率，提供了传统802.11a/b/g协议吞吐量。

功能特性主要参数接口描述应用方式

采用AtherosXB116参考设计

IEEE802.11n兼容，向后兼容802.11a/b/g

最大20dBm输出功率（每链）/25dBm（合计）

传输距离远/覆盖范围广/抗干扰性强

传输带宽大/信号稳定 / 强大的射频设计

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

名称	说明
CPU	Atheros XSPAN系列芯片组
无线标准	802.11b/g/n
MIMO通道	3*3
输出功率（单通道）	20dBm
无线速率	450Mbps
频率范围	IEEE802.11b/g/n、IEEE 802.11a/n
调制方式	OFDM: BPSK, QPSK, 16-QAM, 64-QAM DSSS: DBPSK, DQPSK, CCK


• 自动发现AP，AP零配置安装

• 独单的管理IP分配，不占用用户DHCP地址

• 支持AP分组管理，不同分组可使用不同ESSID等配置方案

• 支持别名管理，可以将AP的MAC对应到房间号，使用管理更为直观

• 支持跨VLAN管理，使用无需对用户网络进行较大改造就可以实现功能

• 支持跨三层网络集中管理AP

• js+ajax技术支持跨平台终端管理（手机、平板、MAC电脑均管理）等标准浏览器

应用方式拓扑-MPE320_20230706165933_196 拷贝.png
