产品介绍

MEL600N-30是一款1-4W发射功率570MHz 发射频率的超级军用级别WIFI模块，MEL600N-XX具有通讯距离远，抗干扰能力强、抗衰性能好等特点，在空旷地通讯距离可达20公里以上，在城市有障碍物环境中也可以获得2-3公里以上的非视距通讯能力，无线基带使用标准802.11协议，可直接兼容目前比较常用的ATH9K开元驱动，也可直使用于Mikro Tik ROS系统，不管你是做二次开发还是直接用于实现项目都非常合适。可广泛应用于广电智慧城市、应急通讯、MESH自组网、单兵通讯、部队演习等行业应用。

产品特性

武警消防/应急通讯/应急抢救指挥/应急通讯车
军队演习/MESH自组网/单频通讯/部队演习
公共安全/广电智慧城市/户外电力、勘测/机载船舶传输

功能特性主要参数接口描述应用方式

功能特性

产品优势

发射功率大，最大功率可达4W

灵敏度优于-97dBm@20MHz（6Mbps）/支持350M-1000M频率灵活定制

高宽带、在可视环境下可提供高达80Mbps以上有效带宽，在非视距情况下也可以保证10Mbps以上有效带宽

采用标准802.11基带芯片，可兼容目前流行的开源驱动ath9K与各种协议应用，同时完美支持MikoTIK公司的ROS 系统

产品特点

点对点双向无线视频、语音、数据桥接

点对多点双向无线视频、语音、数据桥接

MESH 应急通讯网络主干链路传输

通讯距离远，空旷地最远可达20公里以上

抗衰性能好，在城市建筑物，林区等有障碍非视距情况下仍能保证2-3公里以上可靠的传输性能

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
频率	572-612MHz(350MHz-1.2G可定制）
信道频宽	5M/10M/20M/40MHz(软件可调）
输出功率	30dBm/33dBm/36dBm
接收灵敏度	最高达-102dBm@10MHz
功耗	3.3V小于1W,5V最大功耗12W,平均功耗4W，整机平均功耗3-5W@1W
调制方式	BPSK,QPSK,CCK,OFDM,COFDM,16-QAM,32-QAM,64-QAM
中心频率	570MHz,100MHz可调(340MHz-1000MHz可定制)

名称	说明
有效带宽	高达80Mbps以上
系统	MESHCOM / ATH9K / ROS
温度	存储温度-45ºC ~+85ºC 适用温度-40~+65℃
重量	40g(铝散热片)
尺寸	50.6 x 58.8 x 12mm
供电方式	miniPCI-E 3.3V ,外置5V供电
接口	miniPCI-E v1.1，MCX*1

接口描述


应用方式

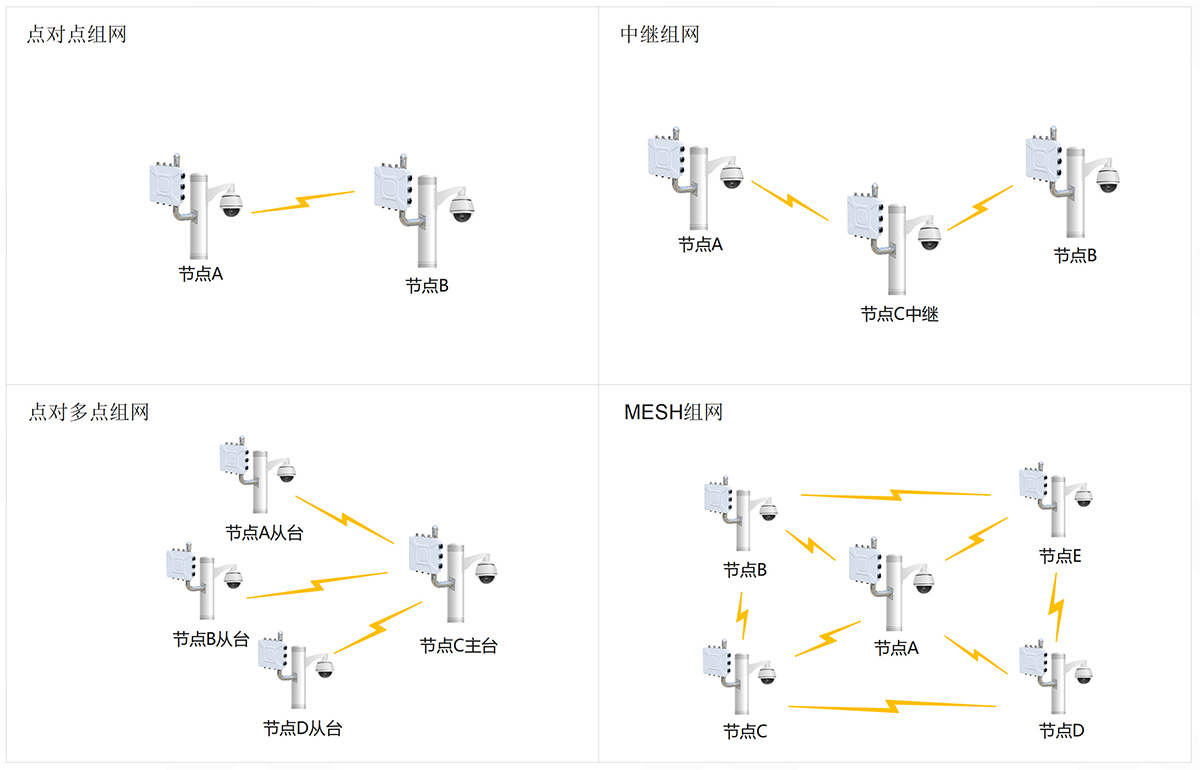

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
