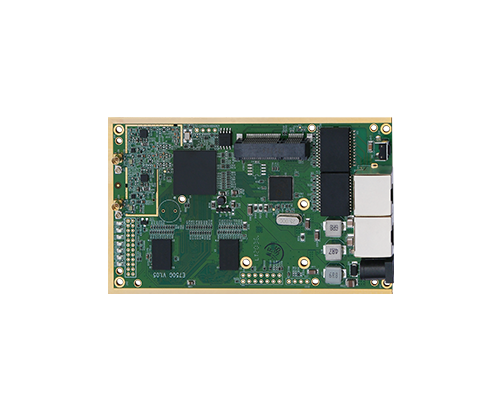

E750G是一款高性能具有非视距传输无线传输能力的开发平台，E750G采用高通芯片设计板载 30dBm 5G 11AN；最高速率可达96Mbps,平台提供不死uboot与openwrt sdk开放式支持，可以广泛应用于消防、武警、军队等领域的应急通讯。

功能特性主要参数接口描述应用方式

架高无障碍传输距离10-20公里，路面无障碍通讯距离1.5-2K里(1W功率)

高层小区等严重障碍通讯能力可达16层楼以上全覆盖，穿透6-10栋居民楼(1W功率)

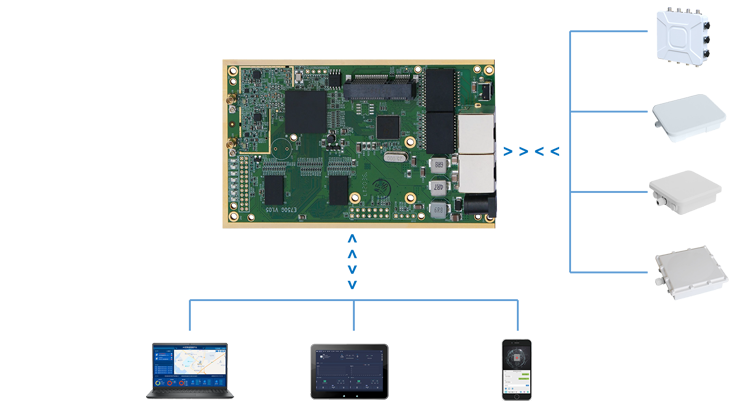

支持点对点、点对多点、多点对多点、网状网模式

自组网规模大于50台以上，中继能力超过10跳以上

平台提供不死uboot与openwrt sdk开放式支持

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

名称	说明
组网频率	802.11GN 、2.412G~2.482GHz
调制方式	DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM
发射功率	30dBm
接收灵敏度	最高-97dBm
射频接口	2.4GHz MMCX*2
信道频宽	5M/10M/20M/40MHz（可调）
无线速率	300Mbps、MIMO 2*2
wifi热点	2.4G
有效距离	架高无障碍传输距离3-8公里
自组网节点数	不小于50台

名称	说明
配置方式	WEB
系统	提供不死 uboot,提供 openwrt sdk
工作温度	-40~+65ºC
工作湿度	5%~95%（non-condensing）
存储温度	-45ºC ~+85ºC
重量	56g
尺寸	120 x 74 x 17mm
供电	7V-48V DC 供电、15V-48V各种标准非标POE
功耗	平均功耗10W
内置接口	1000M RJ452;通用GPIO12;MiniPci-E1(提供5V2A电源)；MMCX2


• 自动发现AP，AP零配置安装

• 独单的管理IP分配，不占用用户DHCP地址

• 支持AP分组管理，不同分组可使用不同ESSID等配置方案

• 支持别名管理，可以将AP的MAC对应到房间号，使用管理更为直观

• 支持跨VLAN管理，使用无需对用户网络进行较大改造就可以实现功能

• 支持跨三层网络集中管理AP

• js+ajax技术支持跨平台终端管理（手机、平板、MAC电脑均管理）等标准浏览器
