产品中心 5.8G无线自组网主板

E750C是一款高性能具有非视距传输无线传输能力的开发平台，E750C采用高通芯片设计板载 30dBm 5G 11AN；最高速率可达96Mbps,输出功率有1W，可以广泛应用于消防、武警、军队等领域的应急通讯。

功能特性主要参数接口描述应用方式

频率802.11AN,5.180G~5.825GHz

最高数率可达96Mbps

架高无障碍传输距离10-20公里

自组网规模不小于50台，中继能力超过10跳以上

传输距离远/覆盖面广/抗干扰性强

安装简单/安全稳定/良好绕射性

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

名称	说明
组网频率	802.11AN,5.180G~5.825GHz
调制方式	DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/256-QAM
发射功率	30dBm
接收灵敏度	最高-97dBm
射频接口	5GHz U.FL*2
信道频宽	5M/10M/20M/40MHz（可调）
无线速率	300Mbps、MIMO 2*2
wifi热点	5.8G
有效距离	10 - 20公里以上
自组网节点数	不小于50台

名称	说明
配置方式	WEB
系统	提供不死 uboot,提供 openwrt sdk
工作温度	-40~+65ºC
工作湿度	5%~95%（non-condensing）
存储温度	-45ºC ~+85ºC
重量	主板：18g、带散热片：60g
尺寸	主板：65 x 45 x 8mm、带散热片：65 x 51 x 13mm
供电	DC：7V-12V
功耗	平均功耗6W
内置接口	10/100M 网口2、USB2、TTL2、11AN 5G U.FL2、LED接口1、加密芯片接口1

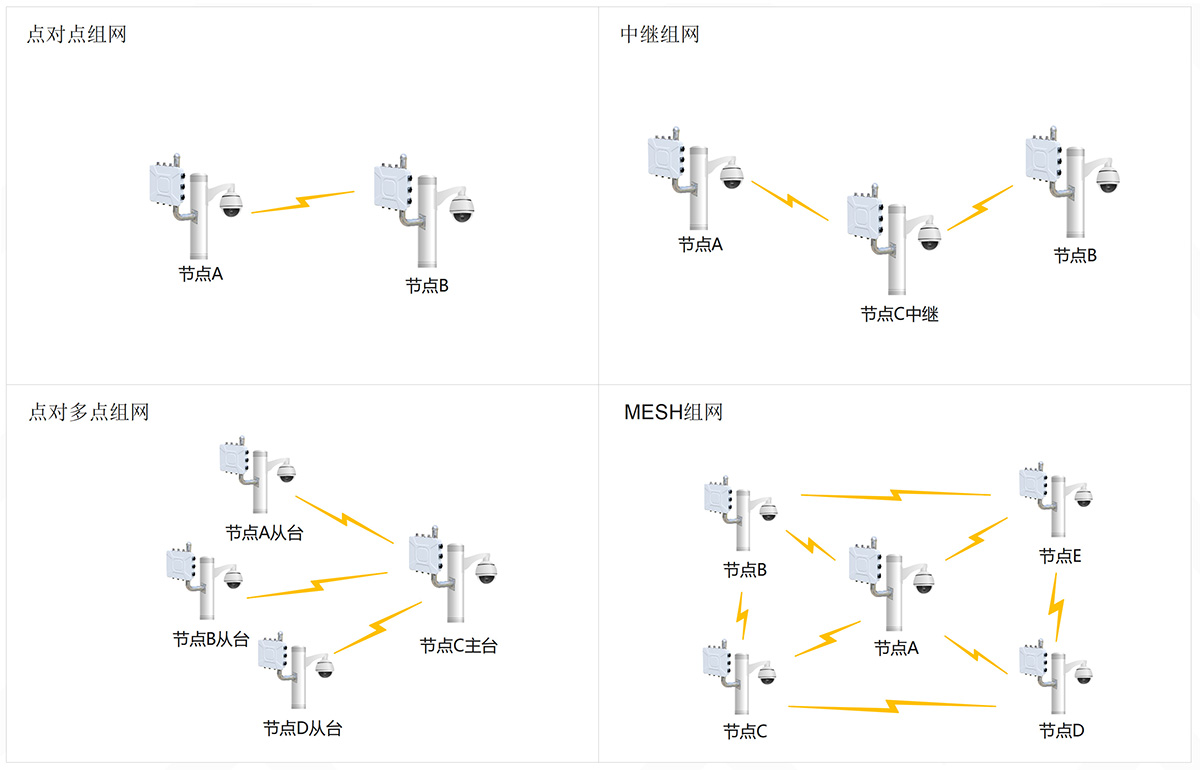

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
