产品介绍

E5300AC是一款基于高通1.7G双核ARM高性能网络处理器IPQ8065的主板平台，主板支持3个PCI-E2.0插座、1个4G LTE MINIPCI-E、1个MSATA PCI-E硬盘接口、一个SD卡座，外围支持5个1000M以太网口，1个SPF光纤接口和一个USB 3.0接口。E5300AC支持扩展802.11ac Wave2.0、802.11ax等无线模块，适用于高密度无线覆盖、三频 MESH网络、工业无线网络、路由网关、嵌入式服务器、物联网中间件平台等行业应用领域。E5300AC 获得 openwrt 官方源码支持，有效降低二次开发客户难度，为客户快速进入高端无线系统提供理想平台。

产品特性

酒店/宾馆 /咖啡厅/餐厅/零售连锁/商场/超市/零售超市
企业/办公室/会议室/医疗教育/校园/宿舍/ 医院
景区/公园/火车站/家庭无线/别墅/复式楼

功能特性主要参数接口描述应用方式

功能特性

产品优势

芯片高通 IPQ8065+QCA8337

存储 16MB NORFLASH+512MB NAND FLASH

使用 Web Uboot 提供 Openwrt 开放平台支持

产品特点

不死WEB Uboot

内置看门狗永不死机/低信号踢出

信号稳定/强大的射频设计

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	高通QCA9563 MIPS 680MHz 主频
DDR	128M
FLASH	16M
Uboot	不死WEB Uboot
无线协议	802.11AC；802.11N
无线频率	5.8G;2.4G
发射功率	5.8G,29dBm(1000mW)；2.4G,29dBm(1000mW)
无线速率	1750M

名称	说明
频段	2412MHz-2482MHz 2300MHz-2700MHz(选项）
配置方式	WEB
系统	Openwrt
工作环境	工作温度：-20~+65℃ 工作湿度：5%~95%（non-condensing）
重量	90g
尺寸	208 x 160 x 17mm
供电	DC：9-48V；15-24V或48标准POE供电（POE供电二选一）
接口	1000M RJ45 5、miniPCI-E3、MSTAT1/4G/LTE1/DC1/USB 3.01/光纤口1、SIM1卡座、SD*1卡座、GPIO扩展、TTL调试接口

接口描述


应用方式

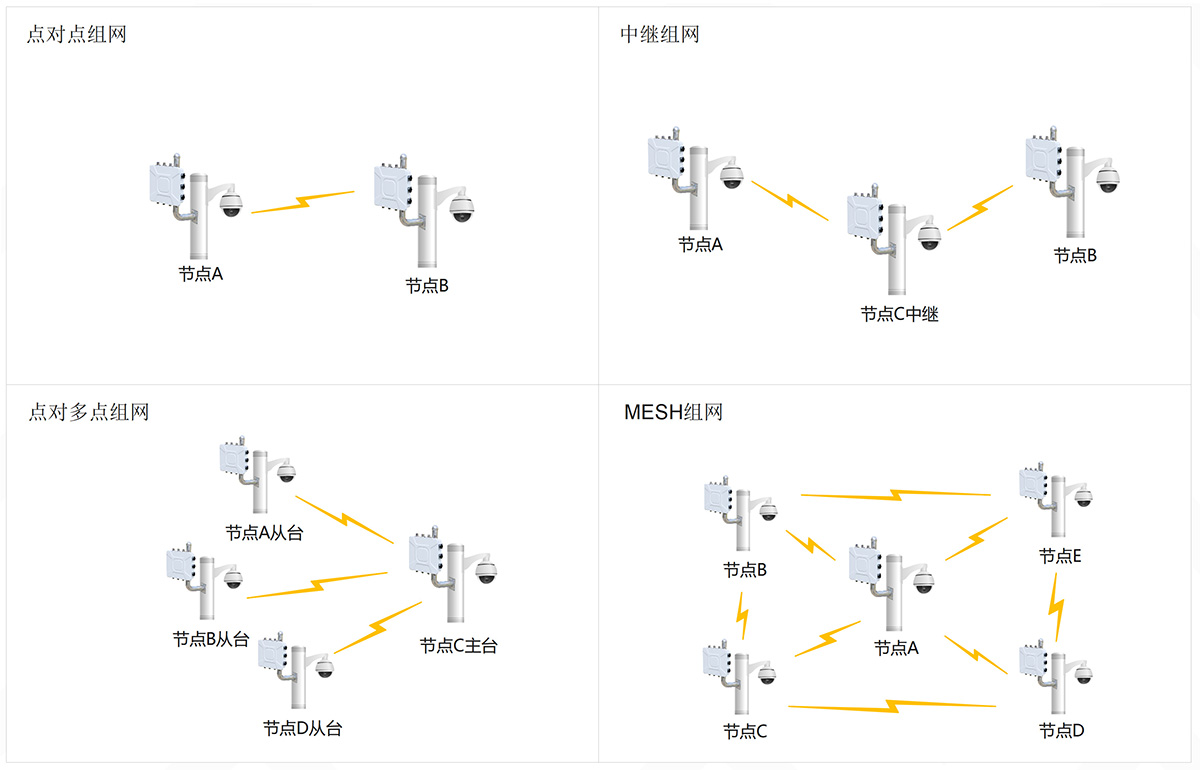

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
