产品介绍

E5200是一款基于高通1.7G双核ARM高性能网络处理器IPQ8065的主板平台，主板支持2个PCI-E 2.0插座、1个ESATA硬盘接口、外围支持5个1000M以太网口，2个USB 3.0接口。支持扩展802.11ac Wave2.0、802.11ax等无线模块，适用于高密度无线覆盖、双频MESH网络、工业无线网络、路由网关、嵌入式服务器、物联网中间件平台等行业应用领域。E5200 获得 openwrt 官方源码支持，有效降低二次开发客户难度，为客户快速进入高端无线系统提供理想平台。

产品特性

星级酒店/宾馆 /大型企业/单位/商场/百货公司
各院校/图书馆/大型餐厅/商铺/大型影院/KT

功能特性主要参数接口描述应用方式

功能特性

产品优势

芯片高通 IPQ8065+QCA8337

存储 256MB NAND FLASH

使用 Web Uboot 提供 Openwrt 开放平台支持

产品特点

不死WEB Uboot/高通 IPQ8065 + QCA8337

内置看门狗永不死机

低信号踢出/信号稳定/强大的射频设计

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	高通 IPQ8065 + QCA8337
DDR	256M
FLASH	256MB NAND FLASH
无线速率	1750M
Uboot	不死WEB Uboot
频段	2412MHz-2482MHz 2300MHz-2700MHz(选项）
系统	Openwrt、QXWLAN

名称	说明
工作温度	-20~+65℃
工作湿度	5%~95%（non-condensing）
重量	154g
尺寸	205 x 135 x 17mm
供电	DC：9-48V
整机功耗	整机平均功耗 3W
接口	1000M RJ45 5、miniPCI-E2、DC1/USB 3.02、ESATA*1、TTL调试接口

接口描述


应用方式

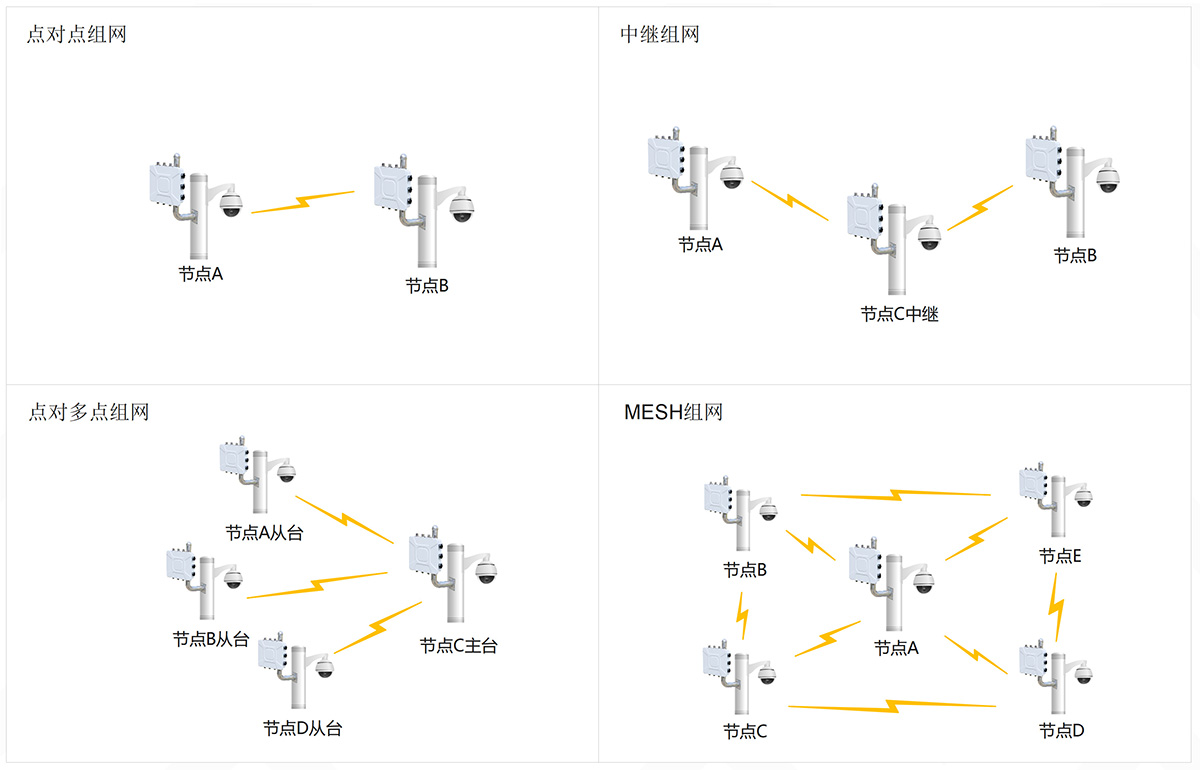

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
