产品介绍

E2600AC是一款基于高通IPQ4019+QCA8075强大的无线三频无线主板，集成了两个独立互不干扰的802.11ac Wave2.0 5G wifi模块与一个2.4G wifi模块，同时支持扩展一张4G 上网模块或标准MiniPCI-E 1.0/2.0模块。使得它为快速启动无线情景模式提供了理想的平台。E2600AC集成了一个允许设备在一些无法直接供电的场所使用的POE。适用于高密度无线覆盖、三频MESH网络、工业无线网络、物联网中间平台等行业应用领域。E2600AC提供openwrt官方源支持，有效降低二次开发客户难度。

产品特性

酒店/宾馆 /咖啡厅/餐厅/零售连锁/商场/超市/零售超市
企业/办公室/会议室/医疗教育/校园/宿舍/ 医院
景区/公园/火车站/家庭无线/别墅/复式楼

功能特性主要参数接口描述应用方式

功能特性

产品优势

芯片高通IPQ4019+QCA8075

存储16MB NORFLASH+512MB NAND FLASH

规格2*2 11AC Wave 2.0 5G x2 + 2*2 11ac Wave2.0 2.4G 2600Mbps

功率2.4G 23dBm*2/ 5G 11AC 23dBm*2

产品特点

不死WEB Uboot/内置看门狗永不死机

低信号踢出/信号稳定/强大的射频设计

高带机量高性能室内无线ＡＰ与室外型无线ＡＰ，支持 3/4G

使用Web Uboot 提供Openwrt开放平台支持

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	高通IPQ4019+QCA8075
DDR	256M
FLASH	16MB NORFLASH+512MB NAND FLASH
Uboot	不死WEB Uboot
无线协议	802.11ac Wave2.0；802.11N
无线频率	5G+5G/2.4G
发射功率	5G-L:23dBm2;5G-H:23dBm2;2.4G:23dBm*2
无线速率	1750M

名称	说明
频段	2412MHz-2462MHz，5.8G-H：5500-5825MHz，5.8G-L：5180-5320MHz
配置方式	WEB
系统	Openwrt
工作环境	工作温度：-20~+65℃ 工作湿度：5%~95%（non-condensing）
重量	116g
尺寸	118 x 155 x 17mm
供电	DC：9-48V；15-24V或48标准POE供电（POE供电二选一）
接口	1000M RJ453/miniPCI-E1、DC1/USB1/E-JA/U.FL6/SIM1/SD*1/GPIO扩展/TTL调试接口

接口描述


应用方式

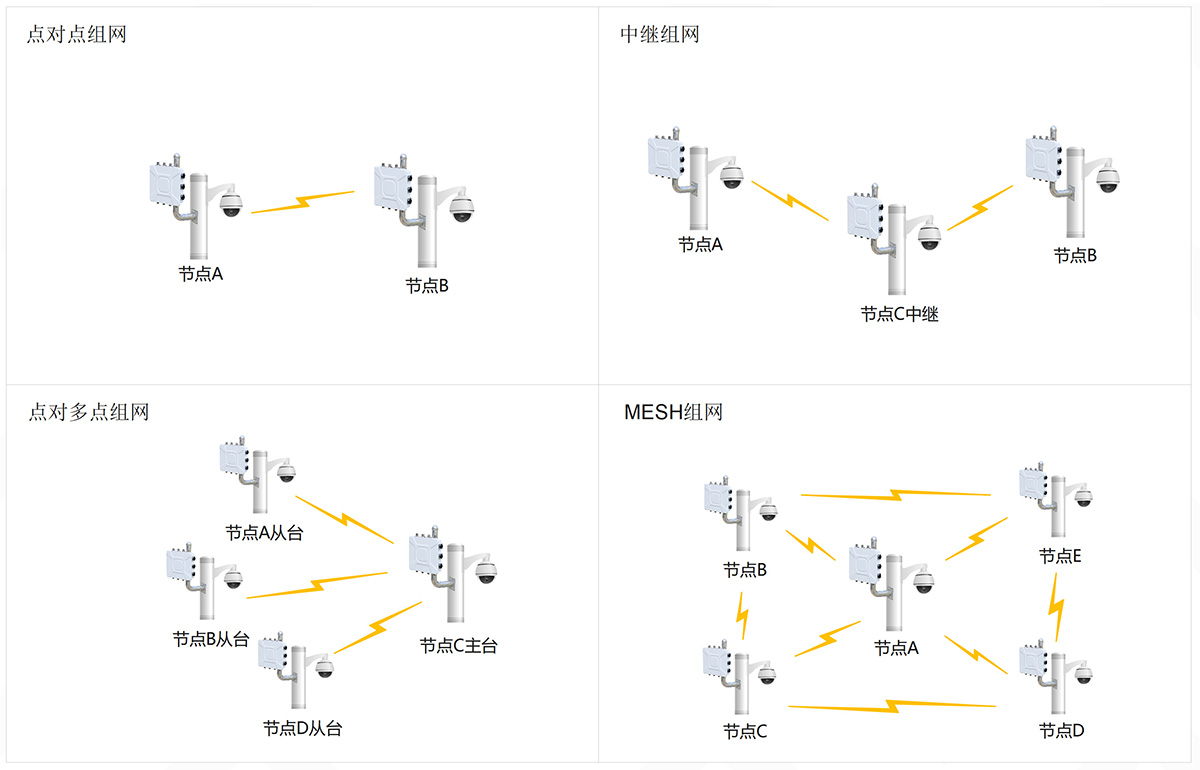

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
