产品介绍

E2600AC-D是一款高性能WIFI5双频小型工业主板模块，采用高通高性能芯片设计，板载5G、高达600MBps有效吞吐量，支持MU-MIMO、TDMA等WIFI5专有技术，具备高带宽、大容量等特性，电路设计符合本质安全电源受电设备规范（客户需自行申请认证），支持20M/40M/80M频宽，可以做为高通能AP覆盖或做为CPE嵌入式模块广泛应用于工业现场AI视觉回传、分拣机器人、厂内无人车、管廊巡检机器人、矿道施工、无人工厂等。

产品特性

酒店/宾馆 /咖啡厅/餐厅/零售连锁/商场/超市/零售超市
企业/办公室/会议室/医疗教育/校园/宿舍/ 医院
景区/公园/火车站/家庭无线/别墅/复式楼

功能特性主要参数接口描述应用方式

功能特性

产品优势

高速无缝漫游/支持TDMA时分多址/支持MU-MIMO

基于本质安全电源受电设备规范设计（*未做本安认证，如需使用请另外做本安认证）

支持WAPI AP与客户端（选配加密芯片）

使用Web Uboot 可提供Openwrt开放平台支持

产品特点

芯片高通IPQ4019+QCA8075

存储32MB NOR FLASH

规格5G-L+5G-H

功率5G 23dBm*2+5G 11AC 23dBm*2

支持11AC Wave 2.0

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	高通IPQ4019+QCA8075
DDR	256M
FLASH	32MB NORFLASH
调试方式	DSSS/CCK BPSK/QPSK/OFDM/16-QAM/64-QAM
Uboot	不死WEB Uboot
接收灵敏度	最高-93dBm
信道频宽	20M/40M/80M（可调）
无线协议	802.11ac Wave2.0；802.11N
无线频率	5.8G-H：5500-5825MHz 、 5.8G-L：5180-5320MHz
发射功率	5G-L:23dBm2，5G:23dBm*2

名称	说明
无线速率	1200Mbps
频段	5180-5825MHz
配置方式	WEB
系统	WEB Uboot、MESHCOM、Openwrt
工作	工作温度：-20~+65℃、工作湿度：5%~95%（non-condensing）
重量	62g
尺寸	106 x 80 x 17mm
供电	DC：9-48V；15-24V或48标准POE供电（POE供电二选一）
整机功耗	整机平均功耗8W
接口	1000M RJ45 2、DC1/USB1/E-JA/U.FL4、SD*1卡座、GPIO扩展、TTL调试接口

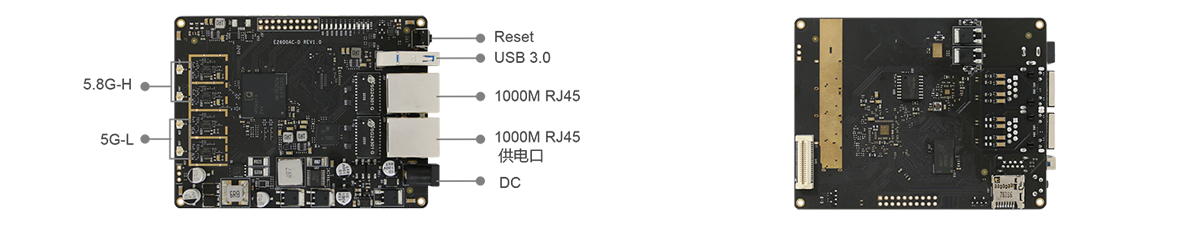

接口描述


应用方式

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
