产品介绍

E1700AC29-X1采用高通Qualcomm-Atheros QCA9563+QCA9880芯片，是一款双频大功率高性能802.11AC吸顶无线AP，带机量高达200台以上，覆盖面可达1万平米以上，POE供电技术，可设置多ssid、中文ssid、企业级vlan支持AC控制器统一管理，同时可管理300台AP，对区域内各分布AP的集中管理，远距离操控各设备的在线使用状况，可实现用户量、无线信号、宽带流量均衡等强大功能，让维护操作更加简单。支持无线AP、中继、网关工作模式，只需一根网线就可以实现数据的传输和AP的供电，吸顶式设计POE的供电技术的使用更加方便用户扩展无线网络。

产品特性

酒店/宾馆 /咖啡厅/餐厅/零售连锁/商场/超市/零售超市
企业/办公室/会议室/医疗教育/校园/宿舍/ 医院
景区/公园/火车站/家庭无线/别墅/复式楼

功能特性主要参数接口描述应用方式

功能特性

产品优势

11N高功率，同时支持2.4G/5G覆盖

支持多SSID，支持中文SSID

支持多VLAN，SSID可以绑定VLAN

支持本公司认证平台，提供标准wifidog接口

产品特点

胖瘦一体/覆盖面广/自动选择信道

安装简单/安全稳定/支持无缝漫游

支持单独使用与AC集中管理

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	Qualcomm-Atheros QCA9563+QCA9880
DDR	128M
NOR Flash	16M
频率	2.4G 802.11N 33 450Mbps ；5G 802.11AC 33 1750Mbps
频宽	5M/10M/20M/40MHz(软件可调）
功率	26dBm
接收灵敏度	-96dBm
调制方式	DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM
带机量	200台以上
系统	OpenWrt/海蜘蛛/Rippleos（正在匹配）

名称	说明
软件支持	不死WEB Uboot;Openwr
温度	工作温度:-38~ +65℃ 存储温度:-38ºC ~ +65ºC
工作湿度	5% ~ 95%（non-condensing）
重量	约400g
尺寸	221 X 221 X 37mm(L x W x H)
功耗	18W
供电	DC：9-48V；15-24V或48标准POE供电（POE供电二选一）
PCIE扩展槽	9.0H 52pin MiniPCI-E
SIM卡座	自弹式 Micro sim
接口	1000Mbps2；外置USB2.01

接口描述

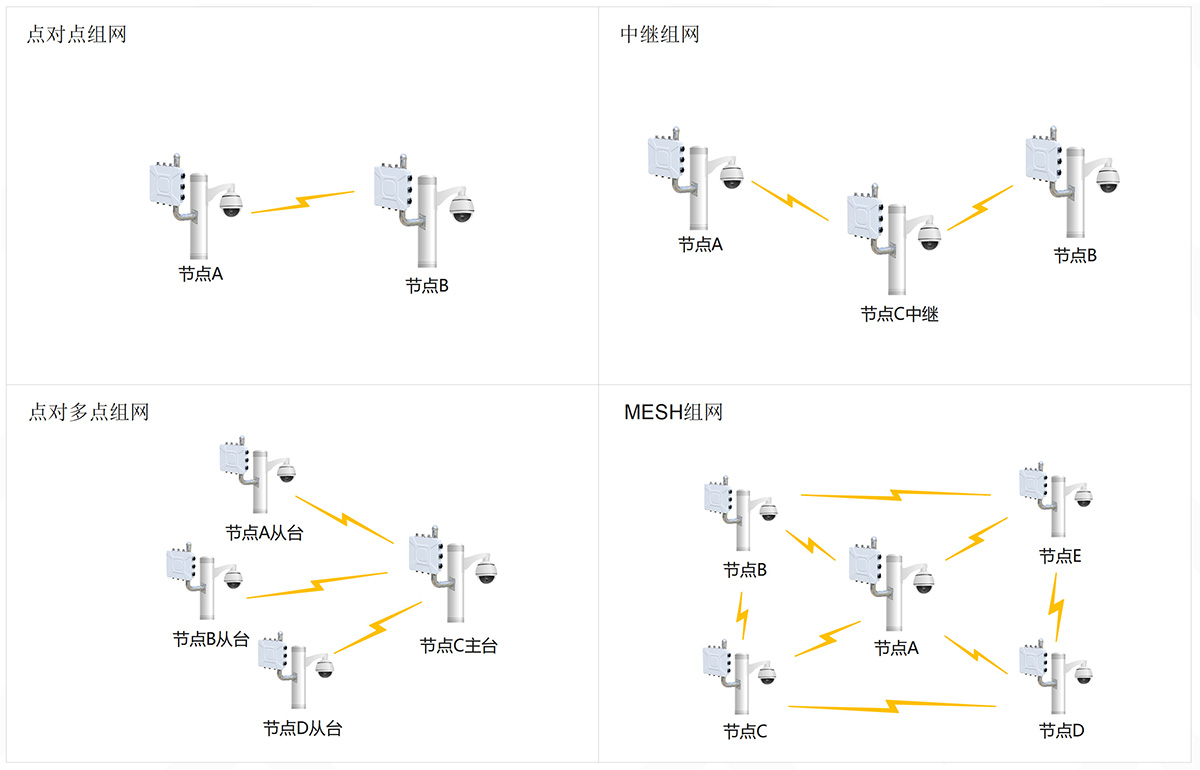

应用方式

快速切换产品，所以其安装调试非常简单，具体分为基站安装与车载参数调整两部份基站安装，基站安装需要保证所有基站间二层链路畅通，可通过光纤(推荐)统一接入交换机聚合，在不方便布放光纤的地方也可以通过网桥透明传输
