产品介绍

E1700AC是一款基于高通QCA9563+QCA9880芯片的强大的无线主板，它使用高达680MHz主频，集成了2.4G wifi、5G wifi和4G 上网模块。嵌入128MB的内存以及16MB的闪存，使得它为快速启动无线情景模式提供了理想的平台。E1700AC集成了一个允许设备在一些无法直接供电的场所使用的PoE。同时，它与吸顶AP外壳可以完美搭配。

产品特性

酒店/宾馆 /咖啡厅/餐厅/零售连锁/商场/超市/零售超市
企业/办公室/会议室/医疗教育/校园/宿舍/ 医院
景区/公园/火车站/家庭无线/别墅/复式楼

功能特性主要参数接口描述应用方式

功能特性

产品优势

芯片QCA9563+QCA9880

存储16M flash 128M DDR

规格3*11GN 450M + 3*3 11AC 1.7G

功率2.4G 23dBm*3 5G 11AC 23dBm*3

产品特点

供电支持POE 24-48V标准POE与非标POE

高带机量高性能室内无线ＡＰ与室外型无线Ａ,支持 3/4G

openwrt sdk官方源支持

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	高通QCA9563 MIPS 680MHz 主频
DDR	128M
FLASH	16M
Uboot	不死WEB Uboot
无线协议	802.11AC；802.11N
无线频率	5.8G;2.4G
发射功率	5.8G,29dBm(1000mW)；2.4G,29dBm(1000mW)
无线速率	1750M

名称	说明
频段	2412MHz-2482MHz 2300MHz-2700MHz(选项）
配置方式	WEB
系统	Openwrt
工作环境	工作温度：-20~+65℃、工作湿度：5%~95%（non-condensing）
重量	97g
尺寸	140 x 102 x 17mm
供电	DC：9-48V；15-24V或48标准POE供电（POE供电二选一）
接口	100M/1000M RJ45 2、miniPCI-E 3G/4G、USB1、SIM卡座（选项）、GPIO扩展、TTL调试接口、E-JA

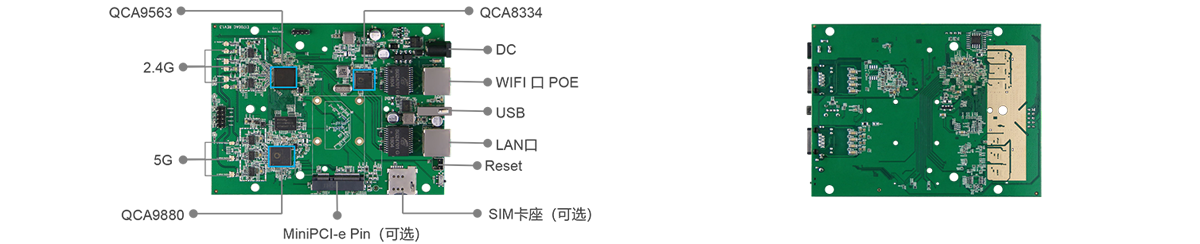

接口描述


应用方式

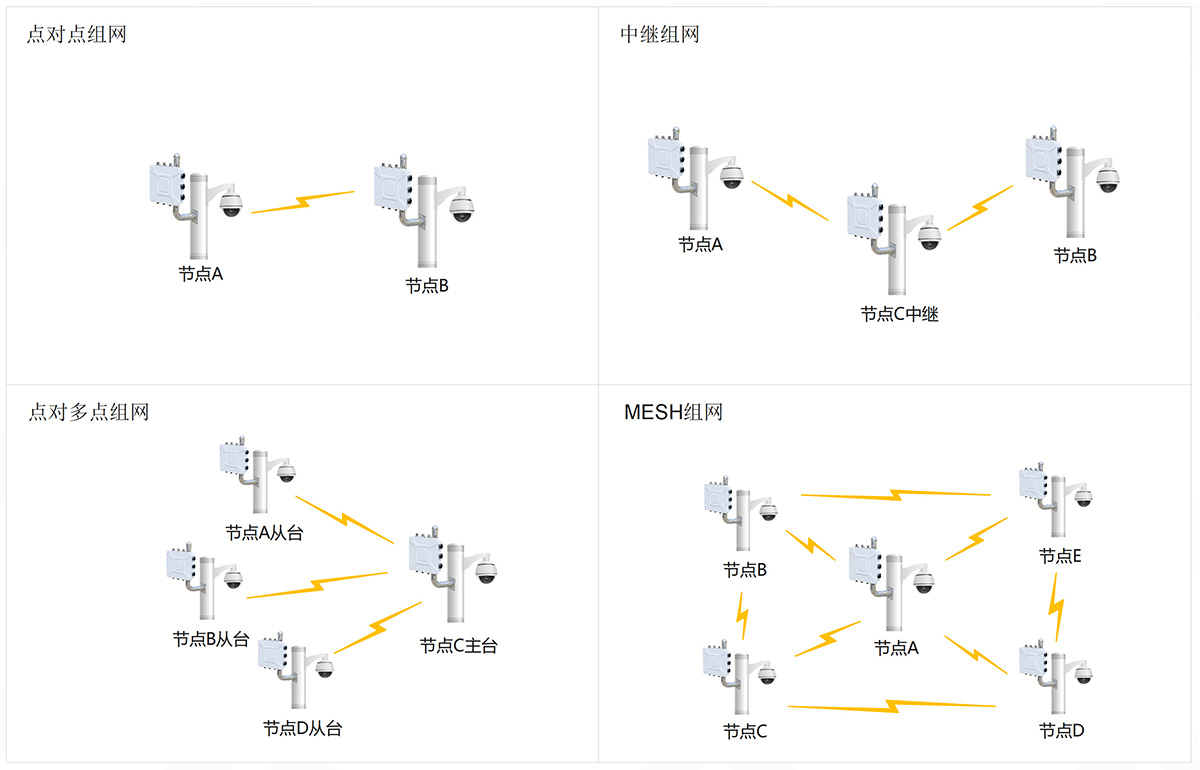

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
