产品中心 QCA9994 4*4 11AC Wave 2.0 5G miniPCI-E

产品介绍

MPE1733AC-25是一款可以工作在5GHz频段支持IEEE802.11ac协议的无线网卡。MPE1733AC-25使用QCA9984芯片（CUS239参考设计），采用MIMO（4×4）技术使得它的整体吞吐量高达1.73Gbps。利用Atheros 4数据流和革命性的11ac技术，MPE1733AC-25在吞吐量和覆盖范围上再创新高，使得它完全适应客户和企业的应用。兼容802.11a/n协议，并且完全支持工业安全标准。

产品特性

电视/网络播放器/路由监控 / 吸顶AP
路由器/安防监控

功能特性主要参数接口描述应用方式

功能特性

产品优势

Qualcomm-Atheros QCA9994芯片,CUS239参考设计 /5G单通道最大功率可达22dBm（aggregate 28dBm）

遵从IEEE802.11ac协议并向下兼容802.11an协议

4x4 多发多收技术及高达1.73Gbps的传输速率

MiniPCI Express 2.0接口/为保证质量，所有网卡均单独校准

支持IEEE 802.11d, e, h, I, k, r, v时间戳及w标准/支持动态频率选择(DFS)

产品特点

5GHz 4×4 802.11ac Wave 2模块/5GHz最大22dBm输出功率（单通道）

4×4 MU-MIMO技术速率高达1.73Gbps/多用户MIMO (MU-MIMO)波束形成

802.11ac显式传输波束形成(TxBF)及隐式TxBF的发射波速形成

支持空分复用，循环延时分集 (CDD)，低密度校验 (LDPC), 最大比值合并 (MRC), 空时分组码 (STBC)

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
CPU	QCA9994
无线标准	802.11n, 802.11ac, 802.11a
MIMO通道	4×4
输出功率（单通道）	23dBm
无线速率	1730Mbps
频率范围	5.180 ~ 5.825 GHz
传输速率	4x4 多发多收技术及高达1.73Gbps的传输速率
协议	遵从IEEE802.11ac协议并向下兼容802.11an协议

名称	说明
工作温度	-20ºC 至 70ºC
存储温度	-40ºC 至 90ºC
工作湿度	5% 至 95%（非冷凝）
重量	10g
尺寸	50.8x 73.6x 5.5mm (L x W x H)
功耗	13 Watts (最大)
MiniPCI-e 标准	v2.0
接口	1个MiniPCI-e Pin、4个U.FL接头

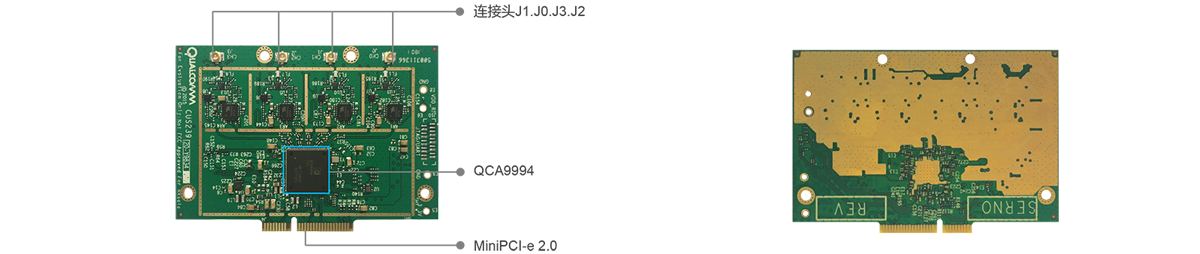

接口描述


应用方式

• 自动发现AP，AP零配置安装

• 独单的管理IP分配，不占用用户DHCP地址

• 支持AP分组管理，不同分组可使用不同ESSID等配置方案

• 支持别名管理，可以将AP的MAC对应到房间号，使用管理更为直观

• 支持跨VLAN管理，使用无需对用户网络进行较大改造就可以实现功能

• 支持跨三层网络集中管理AP

• js+ajax技术支持跨平台终端管理（手机、平板、MAC电脑均管理）等标准浏览器
