产品介绍

MEL600N2X2-23是一款400mW发射功率570MHz 发射频率的超级军用级别WIFI模块，具有通讯距离远，抗干扰能力强、抗衰性能好等特点，无线基带使用标准802.11协议，可直接兼容目前比较常用的ATH9K开源驱动，也可直使用于Mikro Tik ROS系统，不管你是做二次开发还是直接用于实现项目都非常合适。可广泛应用于广电智慧城市、应急通讯、MESH自组网、单兵通讯、部队演习等行业应用。

产品特性

武警消防/应急通讯/应急抢救指挥/应急通讯车
军队演习/MESH自组网/单频通讯/部队演习
公共安全/广电智慧城市/户外电力、勘测/机载船舶传输

功能特性主要参数接口描述应用方式

功能特性

产品优势

发射功率最大 23dBm,可外扩大功率功放，提供控制线

产品支持 350M-1000M 频率灵活定制

采用标准 802.11 基带芯片，可兼容目前流行的开源驱动 ath9K 与各种协议应用，同时完美支持 MikoTIK 公司的 ROS 系统

产品特点

点对点双向无线视频、语音、数据桥接

点对多点双向无线视频、语音、数据桥接

MESH 应急通讯网络主干链路传输

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
频率	350M/450/580M/700M/900M/1.4G/1.8G（可定制）
信道频宽	5M/10M/20M/40MHz(软件可调）
输出功率	23dBm*2
接收灵敏度	最高达-97dBm@10MHz
功耗	3.3V 小于 1W,5V 最大功耗3W,平均功耗3W
调制方式	BPSK,QPSK,CCK,OFDM,COFDM,16-QAM,32-QAM,64-QAM
中心频率	570MHz,100MHz 可调(340MHz-1000MHz 可定制)

名称	说明
有效带宽	高达200Mbps
系统	MESHCOM / ATH9K / ROS
温度	存储温度-45ºC ~+85ºC 适用温度-40~+65℃
重量	40g(铝散热片)
尺寸	50.6 x 58.8 x 12mm
供电方式	miniPCI-E 1.1V ,DC：3.3V+5V
接口	miniPCI-E v1.1，U.FL2 、PA、LNA控制：U.FL2

接口描述


应用方式

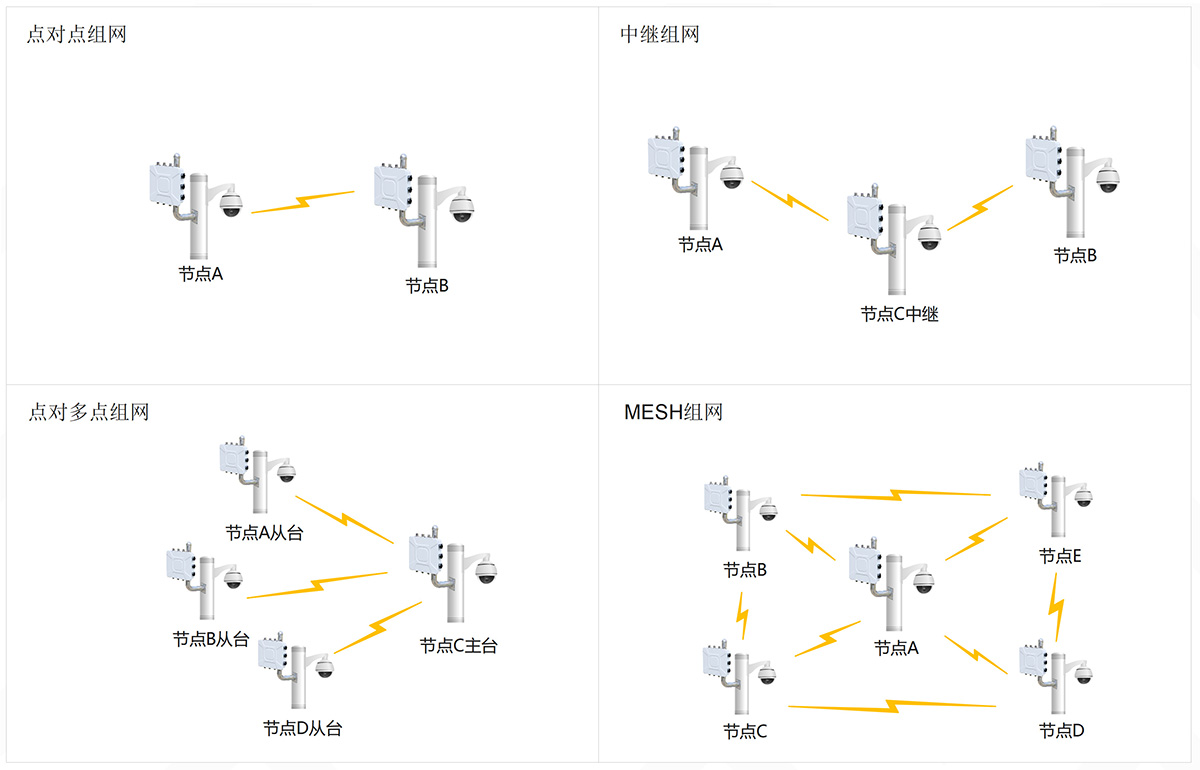

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
