产品介绍

E2600AC-D4X2是一款高性能WIFI5双频小型工业主板模块，采用高通高性能芯片设计，板载双5GHz，最高可达600Mbps以上带宽，支持MU-MIMO、TDMA等WIFI5专有技术，具备高带宽、大容量等特性，电路设计符合本质安全电源受电设备规范（客户需自行申请认证），支持20M/40M/80M频宽，可以做为高通能AP覆盖或做为CPE嵌入式模块广泛应用于工业现场AI视觉回传、分拣机器人、厂内无人车、管廊巡检机器人、矿道施工、无人工厂等。

产品特性

隧道管廊/油田矿井/场馆会场
工业自动化/园区覆盖/车队组网
港口码头/户外电力、勘测/机载船舶传输

功能特性主要参数接口描述应用方式

功能特性

产品优势

支持A/B/G/N/AC/AX WIFI协议

连接速率高达1.2G

支持WIFI SON MESH组网功能

支持MU-MIMO、OFDMA

基于本质安全电源受电设备规

产品特点

频率2412-2482MHz、5180-5850MHz

基于本质安全电源受电设备规范设计（*未做本安认证，如需使用请另外做本安认证）

支持WAPI AP与客户端（暂未支持，可定制开发）

售后服务

为客户可直接提供整机应用，方便客户迅速占领市场

为客户提供裸板与集成技术方案指导

为用户可提供功设备外形、功能、软件全方位定制服务

主要参数

名称	说明
无线速率	600Mbps
调制方式	DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM
无线协议	802.11ac Wave2.0；802.11N
发射功率	5G_L/5G_H：23dB2、2.4G：23dBm4
接收灵敏度	最高-96dBm
频段	5.1GHz+5.8GHz+2.4GHz
信道频宽	20M/40MHz/80MHz（可调）
无线频率	5G-L+5G-H+2.4G
带机量	100台以上
有效距离	3-5公里（架高）

名称	说明
配置方式	WEB
带机量	100个
系统	MESHCOM无线自组网平台
温度	工作温度：-40~+65ºC 存储温度：45ºC ~+85ºC
工作湿度	5%~ 95%（non-condensing）
重量	1.92Kg（不含天线）
尺寸	240 x 200 x 60mm
电源供电	24V
整机功耗	整机平均功耗18W
接口	供电航插1、网口2、天线接口*8

接口描述

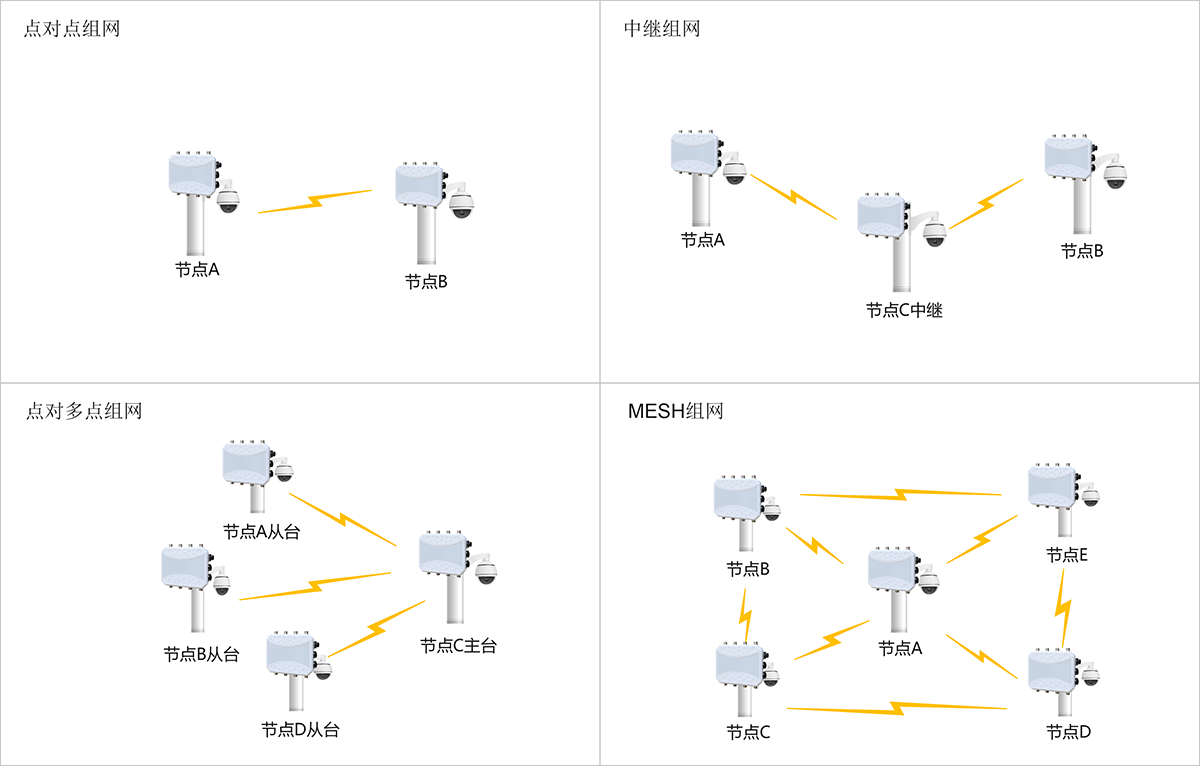

应用方式

利用无线传输方式，实现在两个或是多个网络之间建立通信的桥梁，进行网络数据传输，连接不同的网段来达到传
输目的。支持点对点、中继组网、多跳中继，点对多点组网、MESH组网等网络拓扑
